LS螺旋輸送機概述：

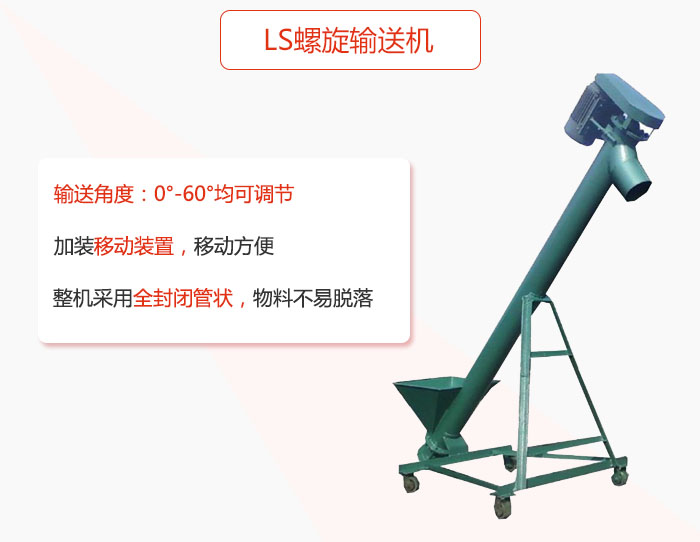

ls螺旋輸送機是傳統螺旋輸送機的一種，不同于傳統設備的是該設備可以調整輸送角度：0°-60°內均可。Ls螺旋輸送機在化工，建材，糧食等部門中得到廣泛應用，主要適用于粉狀，顆粒狀和小塊狀物料。

LS螺旋輸送機與其它輸送設備相比較，具有結構簡單、橫截面尺寸小、密封性能好、可以中間多點裝料和卸料、操作安全方便以及制造成本低等優點。它的卸點是機件磨損較嚴重、較送量較低、消耗功率大以及物料在運輸過程易被破碎。

LS螺旋輸送機用于傳輸工業生產過程中產生的各種廢物及濾渣、城市給排水中格柵輸出柵渣，污泥脫水中輸送泥餅等物料。

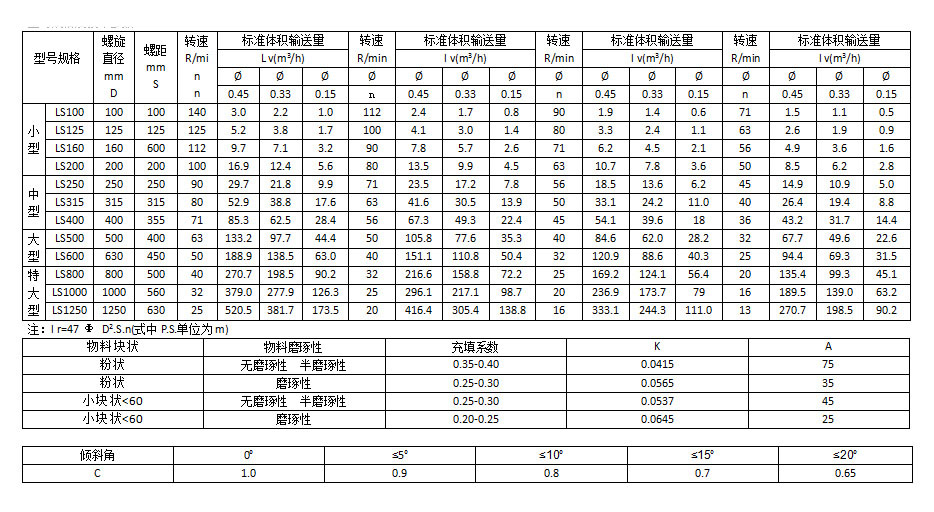

LS螺旋輸送機規格型號

型號規格		螺旋直徑D	螺距S	轉速（r/min）n	標準體積輸送量			轉速（r/min）	標準體積輸送量			轉速（r/min）
					Iv（m3/h）				Iv（m3/h）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

LS螺旋輸送機結構圖

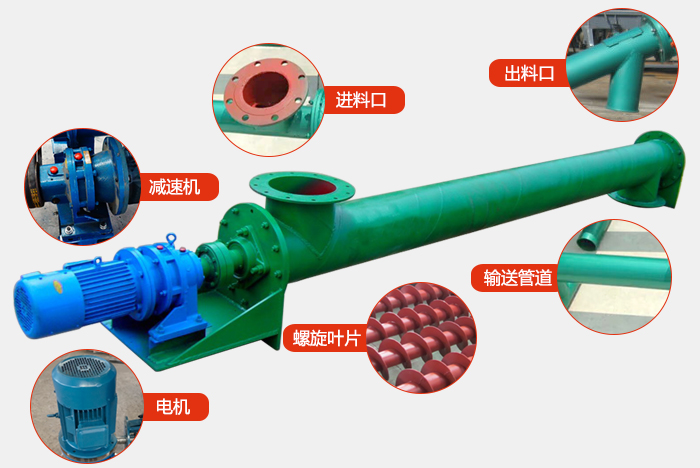

LS螺旋輸送機主要由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成。

LS螺旋輸送機與GX型相比，其頭部、尾部軸承移至殼體外，吊軸承采用滾動，滑輪軸承互換結構，并設防塵密封裝置，密封件用尼龍塑料，因而其密封性好，耐磨性強，阻力小，壽命長。

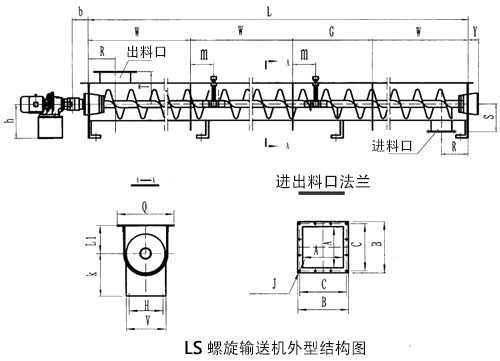

LS螺旋輸送機外形及尺寸

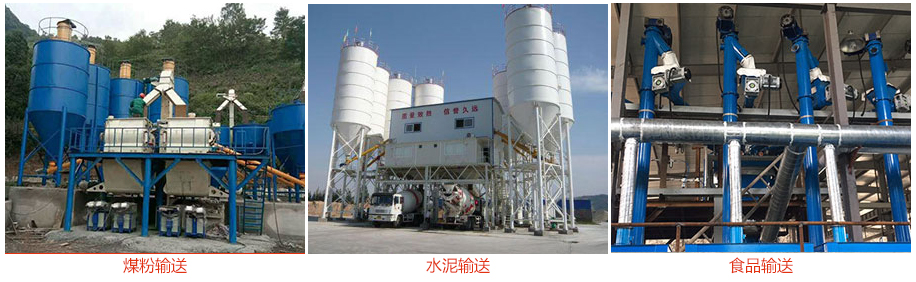

使用現場

LS螺旋輸送機選型須知：

1、物料的可輸送性：LS螺旋輸送機主要用于輸送各種松散的粉粒狀和小塊狀以及某些黏性不大的物料，不易輸送黏性很大、容易結塊的物料，不宜采用。所以，在選用前應該先應對輸送的物料進行可送性的分析，以保證設備有可靠的工作條件。

2、輸送量：螺旋輸送機按其輸送的物料不同，有不同的充填系數。所以，其選用的設備能力是指在允許的充填系數范圍內的輸送量。實際應用中，螺旋輸送機常與其他的輸送設備組成一個運輸系統，為使該運輸系統中的螺旋機仍能均勻送料，必要時應在螺旋輸送機的裝料口上方增設給料裝置。

3、由于單機輸送長度有限，同時不能隨意彎曲輸送，因此需要數臺聯接組合成輸送線路.水平螺旋輸送機根據使用的場地情況，可在地面上安裝，吊掛支承及在地溝中安裝等，地面安裝LS型螺旋輸送機相互銜接的方式.

4、當受到某些條件限制，不能裝設在地面上時，可裝設在吊掛于混凝土梁上的鋼架中，或裝設在固定于混凝土墻上的鋼架上。在某些特定的情況下，螺旋輸送機需裝設在地溝內。為了滿足安設及檢修的需要，設備有地溝壁之間需有一定的空間尺寸。

LS螺旋輸送機使用條件：

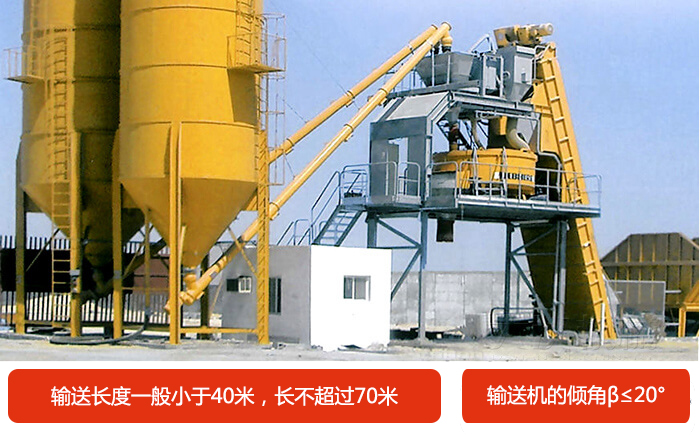

LS螺旋輸送機使用的環境溫度為-20～50℃；物料溫度小于200℃；輸送機的傾角β≤20°；輸送長度一般小于40米，長不超過70米。
